TECNO 140 SLIDE TT

                                            Serie a taglio termico.Telaio mm 143,5.Anta mm 60.Apertura scorrevole alzante.Adatto alla realizzazione di finestre e porte ad una o più ante.


DESCRIZIONE TECNICA DEL SISTEMA

Serie: TECNO 140 SLIDE T.T.
Profilati in alluminio estrusi lega: 6060 (UNI 9006-1)
Stato di fornitura: T5
Tolleranze dimensionali e spessori: UNI 3879/UNI 755
Isolamento termico: è ottenuto tramite apposite barrette da 16 mm in poliammide caricato PA 66GF 25, inserite in apposite sedi tra i due lati dei profilati in alluminio preventivamente zigrinate e successivamente bloccate mediante rullatura sulla parte esterna in alluminio.
Lunghezza commerciale barre profilati: mm 6500.

Dimensioni base:

  • sezione del telaio fisso mm 143,5 per sistema a 2 binari e mm 217,5 per sistema a 3 binari
  • sezione del telaio anta mm 60
  • sormonto dell’anta mobile al telaio fisso laterale e inferiore è di mm 9
  • sormonto dell’anta mobile al telaio fisso superiore è di mm 9

Larghezza massima sede per inserimento vetro: mm 42
Chiusure: serratura a due o tre punti con possibilità di inserimento cilindro con chiave per apertura esterna.
Scorrimento: con carrelli di portata massima di kg 300 su guida in acciaio inox posizionata all’interno dei binari inferiori. Possibilità di portate superiori con carrelli abbinati.
Impiego: il sistema SLIDE 140 T.T. PLUS permette la realizzazione di finestre e porte scorrevoli a taglio termico con tipologie a due, tre o quattro ante utilizzando il telaio fisso a due binari oppure tipologie a tre o sei ante utilizzando il telaio fisso a tre binari.

I profilati a taglio termico della serie TECNO 140 SLIDE T.T. devono essere trattati superficialmente osservando i criteri previsti dalle direttive per l’ottenimento del Marchio Qualanod per l’anodizzazione e Qualicoat per la verniciatura; in ogni caso non dovrà essere superata la temperatura max. di 190°C per oltre 15 minuti, al fine di non pregiudicare le caratteristiche meccaniche e dimensionali delle barrette in poliammide.


CERTIFICATO DI COLLAUDO

Rapporto di prova n. 258614/4468/CPD emesso daIstituto Giordano in qualità di laboratorio di prova notificato (n.0407) ai sensi della Direttiva 89/106/CEE (CPD).

Risultati ottenuti:

Tipologia di prova Classe
Permeabilità all’aria in pressione 4
Permeabilità all’aria in depressione 3
Tenuta all’acqua 6A
Resistenza al carico del vento C4
Resistenza all’urto I5


DOCUMENTI ALLEGATI

  • Brochure
  • Certificazioni

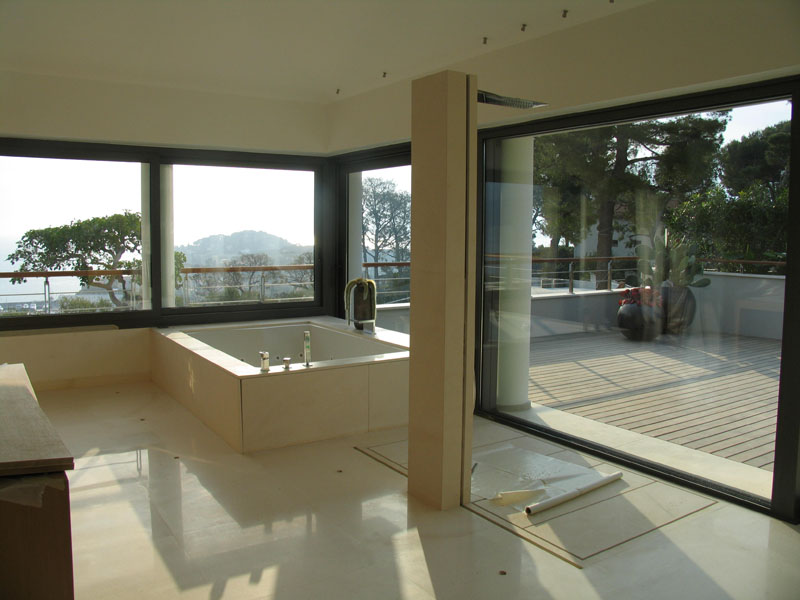

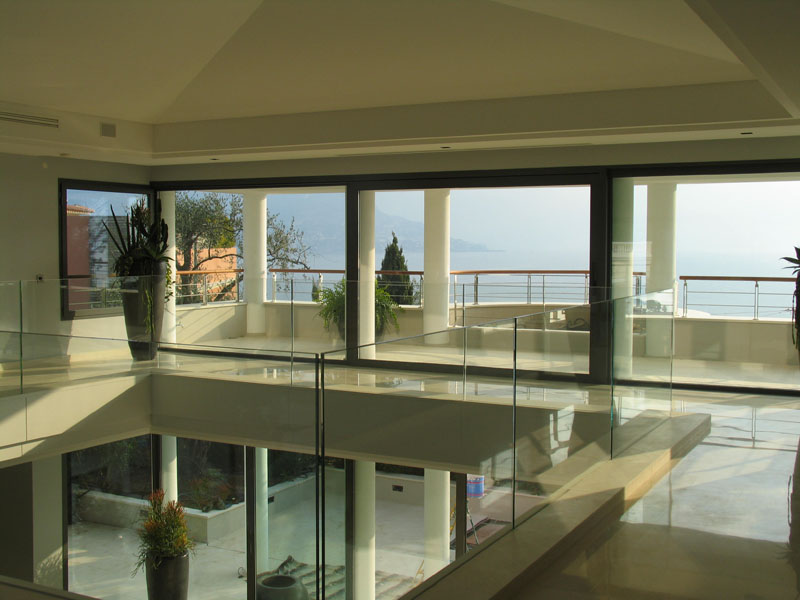

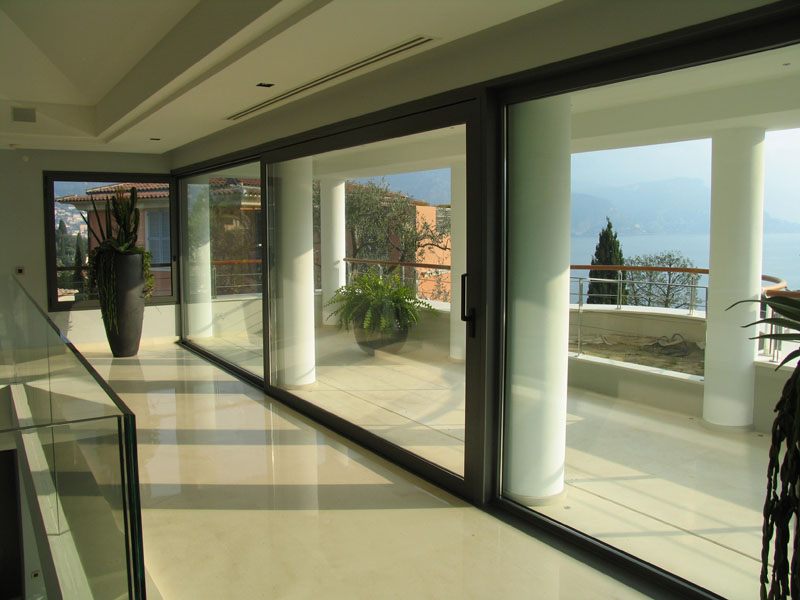

LE NOSTRE REALIZZAZIONI
